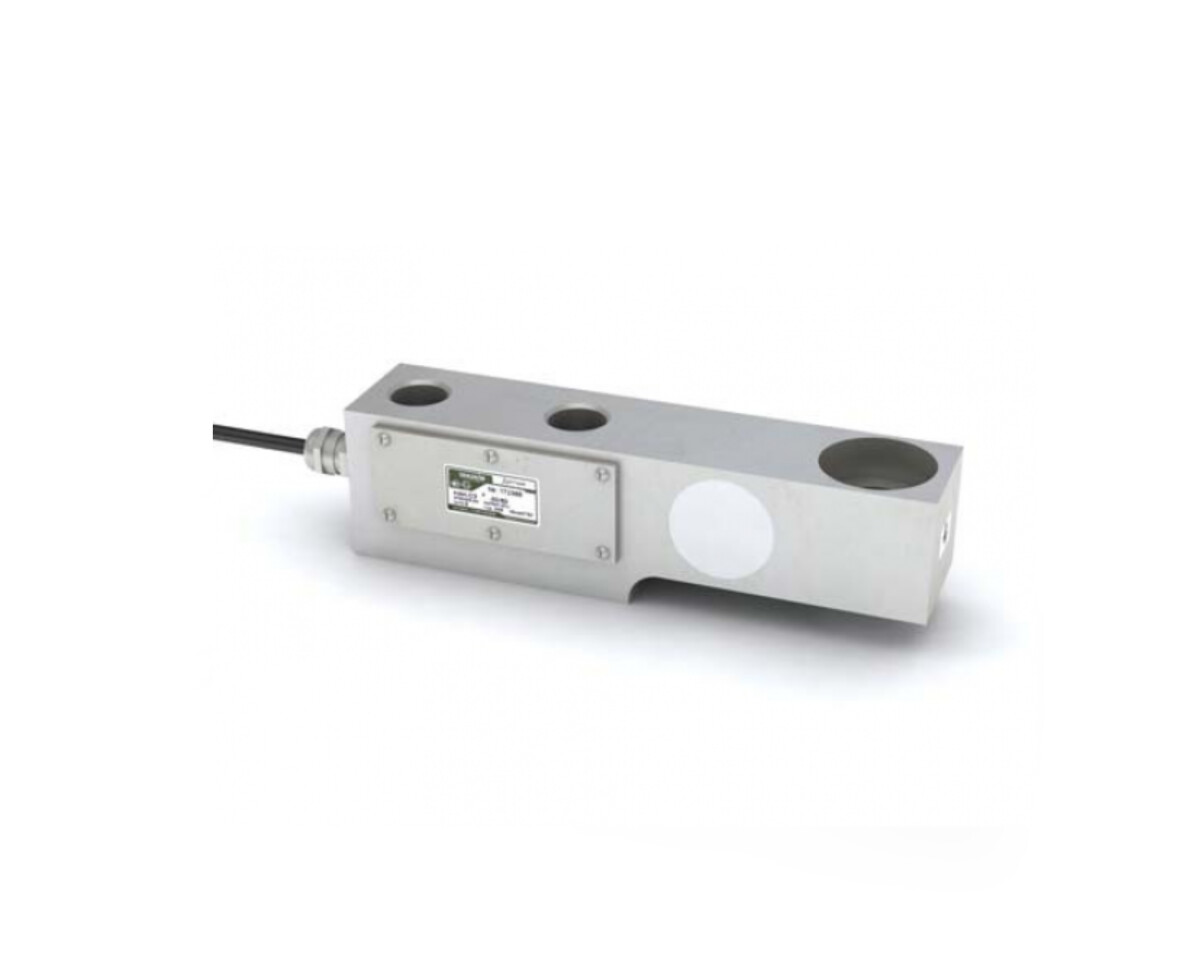

Тензорезисторный датчик Н2

В настоящее время вместо тензодатчиков Н2 выпускаются тензодатчики Н4, обладающие большей точностью и надежностью, а тензодатчики Н2 изготавливаются для поддержания ремонтного фонда.

Тензодатчики балочного типа прямоугольной формы. Предназначены для использования в балочных и платформенных весах.

Тензодатчики могут работать в отапливаемых и не отапливаемых помещениях.

ОПИСАНИЕ

Области применения

Напольные весы, палетные весы, автомобильные весы, взвешивание емкостей и бункеров.

Особенности

Материал упругого элемента: конструкционная сталь
Герметизация тензодатчика осуществляется специальными герметиками и крышкой
Тензодатчики не восприимчивы к боковым силам
Используются уникальные методики при нормировании параметров и испытаниях
Многоступенчатая система контроля качества тензодатчика
Потребителю тензодатчики поставляются, подобранными по группам для совместного использования в весах
Гарантийный срок 12 мес.

ДОКУМЕНТАЦИЯ

Руководство по эксплуатации

Сертификат об утверждении типа средств измерений

Свидетельство об утверждении

Описание вида

ТЕХНИЧЕСКИЕ ХАРРАКТЕРИСТИКИ

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	тонн	1; 2; 5
Класс точности по ГОСТ 8.631-2013		С1	C3
Число поверочных интервалов		1000	3000
Минимальный поверочный интервал		НПИ/5000	НПИ/10000
Рабочий коэффициент передачи (РКП)	мВ/В	2 ± 0,005	2 ± 0,002
Начальный коэффициент передачи (НКП)	% от РКП	< 3
Комбинированная погрешность	% от РКП	≤ ± 0,040	≤ ± 0,020
Ползучесть (30 мин.)	% от РКП	≤ ± 0,049	≤ ± 0,025
Изменение НКП от температуры	% от РКП/°С	≤ ± 0,0028	≤ ± 0,0014
Изменение РКП от температуры	% от РКП/°С	≤ ± 0,0022	≤ ± 0,0011
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	380 ± 10
Сопротивление выходное	Ом	350 ± 1
Сопротивление изоляции	ГОм	≥ 5
Диапазон термокомпенсации	°С	-10… +40
Рабочий диапазон температур	°С	-20… +40
Диапазон температур хранения	°С	-40… +50
Степень защиты по ГОСТ 14254		IP 65
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Легированная сталь
Масса датчика	кг	Для НПИ 1т-1,8; для НПИ 2т-2,2; для НПИ 5т-3,9
Длина кабеля	м	Для НПИ 1,2,5т — 3,0

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
