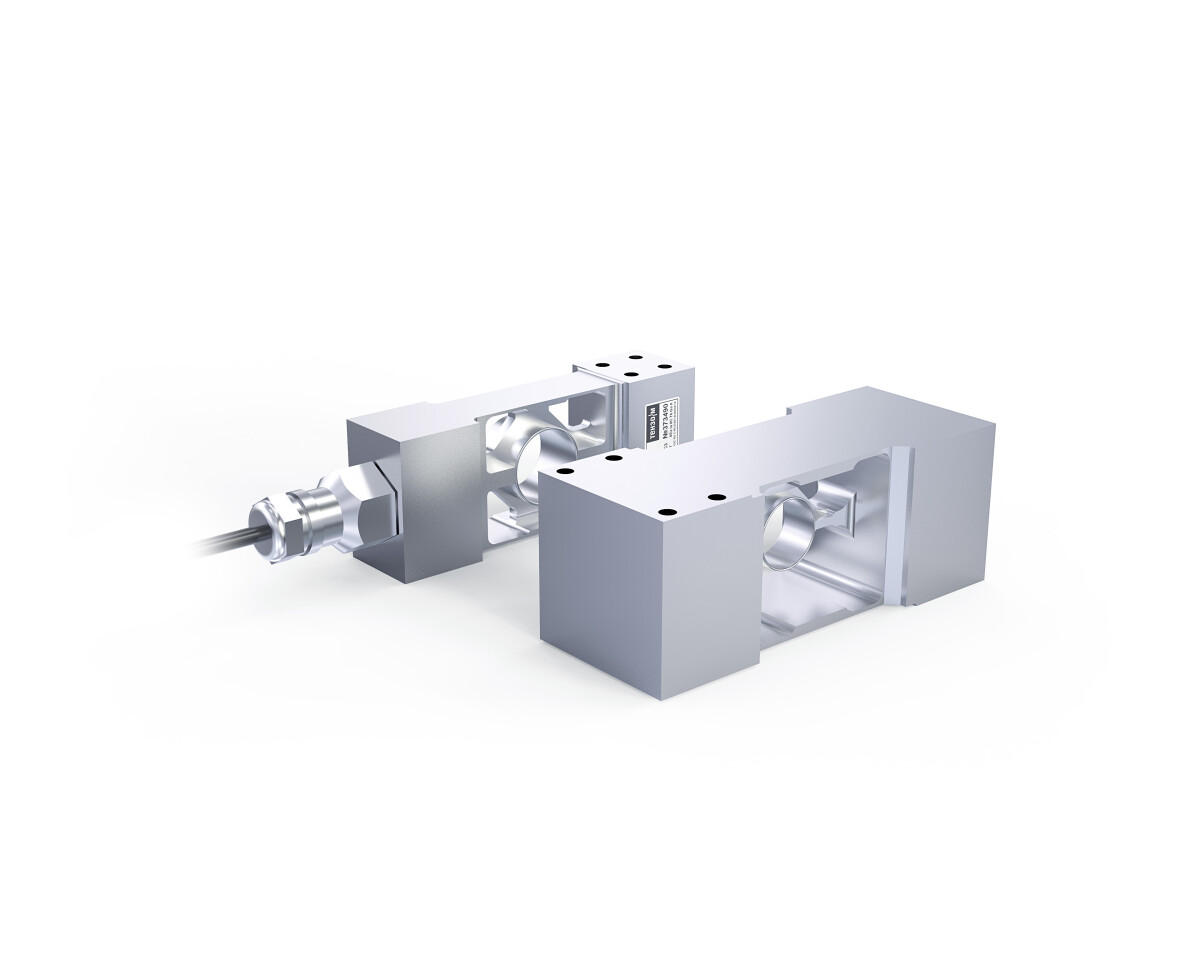

Тензорезисторный датчик Т50

Тензодатчики типа «Single Point» из нержавеющей стали. На одном таком тензодатчике можно собрать весы размером от 350×350мм до 1000×1000мм в зависимости от типоразмера. Тензодатчик Т50 прикручивается непосредственно к раме основания и платформе.

Тензодатчики могут использоваться в любых условиях окружающей среды, точность высокая.

ОПИСАНИЕ

Области применения

Платформенные весы, настольные весы, конвейерные весы, дозаторы, взвешивание баков и емкостей.

Особенности

Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы
Датчики изготовлены из материалов и комплектующих лучших мировых производителей
Защитные втулка, крышка и колпачки прикрепляются к упругому элементу с помощью лазерной или микроплазменной сварки
Каждый датчик проходит проверку на герметичность гелиевым течеискателем
Гарантийный срок 12 мес.

ДОКУМЕНТАЦИЯ

Руководство по эксплуатации

Сертификат об утверждении типа средств измерений

Свидетельство об утверждении

Описание вида

ТЕХНИЧЕСКИЕ ХАРРАКТЕРИСТИКИ

Параметры датчика	Единицы измерения	Значения параметров
		Модификация 1	Модификация 2	Модификация 3
Наибольший предел измерения (НПИ)	кг	10, 20, 50, 100, 200	100, 250, 500	50, 100, 250, 500, 1000
Класс точности по ГОСТ 8.631-2013		С3	С3	С3
Число поверочных интервалов		3000	3000	3000
Минимальный поверочный интервал		НПИ / 12500	НПИ / 6000	НПИ / 12500
Рабочий коэффициент передачи (РКП)	мВ/В	2 ± 5%	2 ± 10%	2 ± 5%
Начальный коэффициент передачи (НКП)	% от РКП	≤ ±5	≤ ±10	≤ ±5
Комбинированная погрешность	% от РКП	≤ ±0,0200	≤ ±0,0200	≤ ±0,0200
Ползучесть (30 мин.)	% от РКП	≤ ±0,0166	≤ ±0,0170	≤ ±0,0166
Изменение НКП от температуры	% от РКП/°С	≤ ±0,0011	≤ ±0,0023	≤ ±0,0011
Изменение РКП от температуры	% от РКП/°С	≤ ±0,0010	≤ ±0,0010	≤ ±0,0010
Наибольшее напряжение питания постоянного тока	В	12	15	12
Сопротивление входное	Ом	1100 ±50	380 ±10	1100 ±50
Сопротивление выходное	Ом	960 ±50	350 ±3	960 ±50
Сопротивление изоляции	ГОм	≥ 5	≥ 1	≥ 5
Номинальный диапазон температур	°С	-10… +40
Диапазон температур эксплуатации и хранения	°С	-50… +50
Степень защиты по ГОСТ 14254		IP68
Допустимая нагрузка	% от НПИ	200	150	200
Разрушающая нагрузка	% от НПИ	300	200	300
Материал датчика		Нержавеющая сталь

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
