Электронные динамометры на сжатие
Динамометры электронные на сжатие предназначены для измерений статических и медленно изменяющихся сил сжатия.
Динамометры применяются на предприятиях различных отраслей промышленности для измерений силы, при калибровке и поверке в качестве рабочих эталонов 2-го разряда и рабочих средств измерений силы согласно приказа Ростандарта от 22.11.2019 года № 2498.
Принцип действия динамометров состоит в том, что под действием приложенной нагрузки происходит деформация упругого элемента, на котором нанесен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает во вторичный измерительный преобразователь для аналого-цифрового преобразования, обработки и индикации результатов измерений,

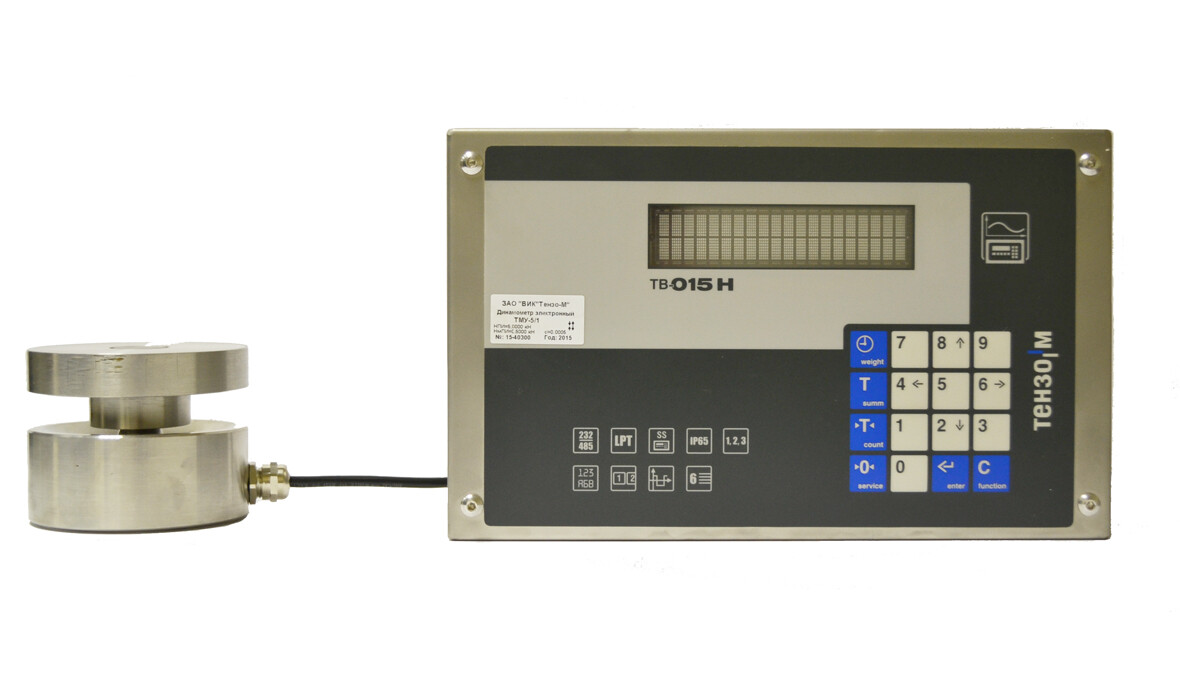

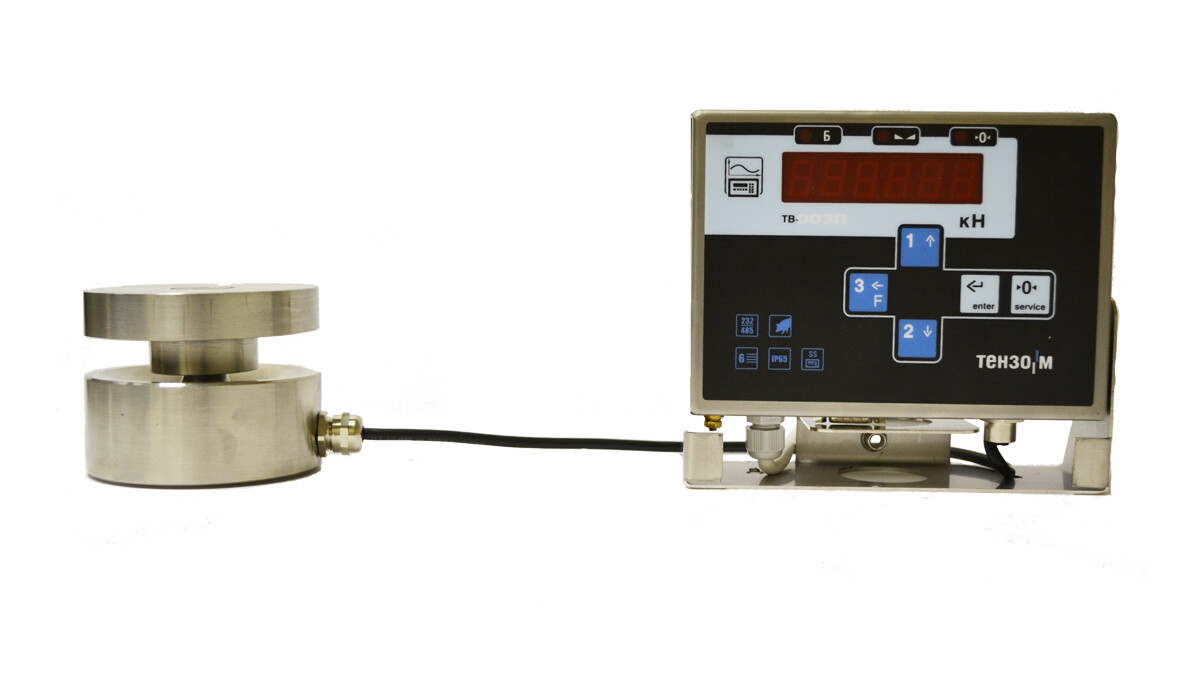

Динамометр состоит из датчика силоизмерительного тензорезисторного с силовводящими элементами, вторичного измерительного преобразователя с цифровым отсчетным устройством и соединительного кабеля.
Модификации электронных динамометров имеют обозначение ТМС-Н/К, где
ТМ – обозначение типа;
С – сжатие — вид измеряемой силы;
Н – наибольший предел измерения в кН;
К – класс точности по ГОСТ Р 55223-2012 (00; 0,5;1; 2)
| Модификация | НПИ, кН |
Диапазон измерения, кН | Дискретность, Н |
Вторичный преобразователь | Тензодатчик | Силопередающие устройства |
| ТМС-5/0.5 | 5 | 0.5 – 5.0 | 0.2 | ТВ-015НД | М50-500кг | Устройство силоприемное
ТЖКФ.404497.1706 |
| ТМС-5/1 | 0.5 | ТВ-003П | ||||
| ТМС-5/2 | 1.0 | М50/ПУН | ||||
| ТМС-10/0.5 | 10 | 1.0 – 10.0 | 0.5 | ТВ-015НД | М50-1000кг | Устройство силоприемное
ТЖКФ.404497.1706 |
| ТМС-10/1 | 1.0 | ТВ-003П | М50/ПУН | |||
| ТМС-10/2 | 2.0 | |||||
| ТМС-20/0.5 | 20 | 2.0 – 20.0 | 1.0 | ТВ-015НД | М50-2000кг | Устройство силоприемное
ТЖКФ.404497.1706 |
| М50/ПУН | ||||||
| ТМС-20/1 | 2.0 | ТВ-003П | ||||
| ТМС-20/2 | 2.5 – 20.0 | 5.0 | ||||
| ТМС-50/0.5 | 50 | 5.0 – 50.0 | 2.0 | ТВ-015НД | М50-5000кг | Устройство силоприемное
ТЖКФ.404497.1706 |
| ТМС-50/1 | 5.0 | ТВ-003П | М50/ПУН | |||
| ТМС-50/2 | 10.0 | |||||
| ТМС-100/0.5 | 100 | 10.0 – 100.0 | 5.0 | ТВ-015НД | МВ150-20000кг | Устройство силоприемное
ТЖКФ.404497.1692 (2 шт.) |
| ТМС-100/1 | 10.0 | ТВ-003П | МВ150/ВЛ-60 | |||
| ТМС-100/2 | 20.0 | |||||
| ТМС-150/0.5 | 150 | 20.0 – 150.0 | 10.0 | ТВ-015НД | МВ150-20000кг | Устройство силоприемное
ТЖКФ.404497.1692 (2 шт.) |
| ТМС-150/1 | 20.0 | ТВ-003П | МВ150/ВЛ-60 | |||
| ТМС-150/2 | 25.0 – 150.0 | 50.0 | ||||
| ТМС-200/0.5 | 200 | 20.0 – 200.0 | 10.0 | ТВ-015НД | МВ150-20000кг | Устройство силоприемное
ТЖКФ.404497.1692 (2 шт.) |
| ТМС-200/1 | 20.0 | ТВ-003П | МВ150/ВЛ-60 | |||
| ТМС-200/2 | 25.0 – 200.0 | 50.0 | ||||
| ТМС-250/0.5 | 250 | 40.0 – 250.0 | 20.0 | ТВ-015НД | МВ150-30000кг | Устройство силоприемное
ТЖКФ.404497.1692 (2 шт.) |
| ТМС-250/1 | 50.0 – 250.0 | 50.0 | ТВ-003П | МВ150/ВЛ-60 | ||
| ТМС-250/2 | 25.0 – 250.0 | |||||
| ТМС-300/0.5 | 300 | 30.0 – 300.0 | 10.0 | ТВ-015НД | МВ150-30000кг | Устройство силоприемное
ТЖКФ.404497.1692 (2 шт.) |
| ТМС-300/1 | 20.0 | ТВ-003П | МВ150/ВЛ-60 | |||
| ТМС-300/2 | 50.0 | |||||
| ТМС-500/0.5 | 500 | 50.0 – 500.0 | 20.0 | ТВ-015НД | МВ150-60000кг | Устройство силоприемное
ТЖКФ.404497.1692 (2 шт.) |
| ТМС-500/1 | 100.0 | ТВ-003П | МВ150/ВЛ-60 | |||
| ТМС-500/2 | ||||||
| ТМС-1000/0.5 | 1000 | 100.0 – 1000.0 | 50.0 | ТВ-015НД | МВ150-100000кг | Устройство силоприемное
ТЖКФ.404497.1693 (2 шт.) |
| ТМС-1000/1 | 100.0 | ТВ-003П | МВ150/ВЛ-100 | |||
| ТМС-1000/2 | 200.0 | |||||
| ТМС-2000/1 | 2000 | 200.0 – 2000.0 | 200.0 | ТВ-003П | МВ150-200000кг | МВ150-310 |
| ТМС-2000/2 | 250.0 – 2000.0 | 500.0 |
Срок изготовления: 2-4 недели
| Модификация | Наибольший предел измерений (НПИ), кН | Масса датчиков, кг, не более |
Габаритные размеры датчиков, мм, не более | |||
| длина | ширина | высота | диаметр | |||
| ТМС-5 | 5 | 1,5 | – | – | 50 | 100 |
| ТМС-10 | 10 | 1,5 | – | – | 50 | 100 |
| ТМС-20 | 20 | 2,0 | – | – | 50 | 100 |
| ТМС-50 | 50 | 3,0 | – | – | 90 | 100 |
| ТМС-100 | 100 | 4,0 | – | – | 150 | 75 |
| ТМС-150 | 150 | 4,0 | – | – | 150 | 75 |
| ТМС-200 | 200 | 4,5 | – | – | 150 | 75 |
| ТМС-250 | 250 | 4,5 | – | – | 150 | 75 |
| ТМС-300 | 300 | 4,5 | – | – | 150 | 75 |
| ТМС-500 | 500 | 4,5 | – | – | 150 | 75 |
| ТМС-1000 | 1000 | 6,0 | – | – | 180 | 105 |
| ТМС-2000 | 2000 | 7,5 | – | – | 150 | 110 |
