Дозатор воды и жидких добавок Гамма 10, 50, 100, 300

Дозирование жидкости (воды, жидких добавок, пластификаторов и т.п.) в технологическом процессе. Дозаторы жидких добавок ГАММА нашли широкое применение в составе бетоносмесительных установок (БСУ).

ОПИСАНИЕ

Дозатор работает под управлением весового преобразователя-контроллера ТВ-011, встроенного в шкаф автоматики, либо под управлением системы АСУ. В случае управления от шкафа автоматики процесс дозирования (слива набранной дозы) осуществляется по нажатию оператором кнопки «ПУСК». Возможна работа в режиме грубо/точно.

В процессе работы весовой преобразователь-контроллер отображает текущий вес в весовом бункере, а также количество отвесов, суммарный вес отдозированного продукта и др. параметры.

В случае работы под управлением АСУ предоставляется возможность ведения базы рецептов, корректировки рецептов, задания количества циклов дозирования, ведения учета продукта и т.д. Имеется возможность управления другим оборудованием, в том числе другими дозаторами, смесителем и т.п.

Стандартная комплектация

Весовой бункер на кронштейне для крепления к стене, сливной клапан с пневмоприводом
Шкаф автоматики с пускорегулирующей аппаратурой (ТВ-011 (RS-232/485))
Шкаф пневматики
Блок подготовки воздуха

Дополнительная комплектация

Тракт (весовая ёмкость, пневмоклапана) из нержавеющей стали
Дозирующие клапана Ду15, Ду25, Ду50, Ду80
Режим дозирования грубо/точно

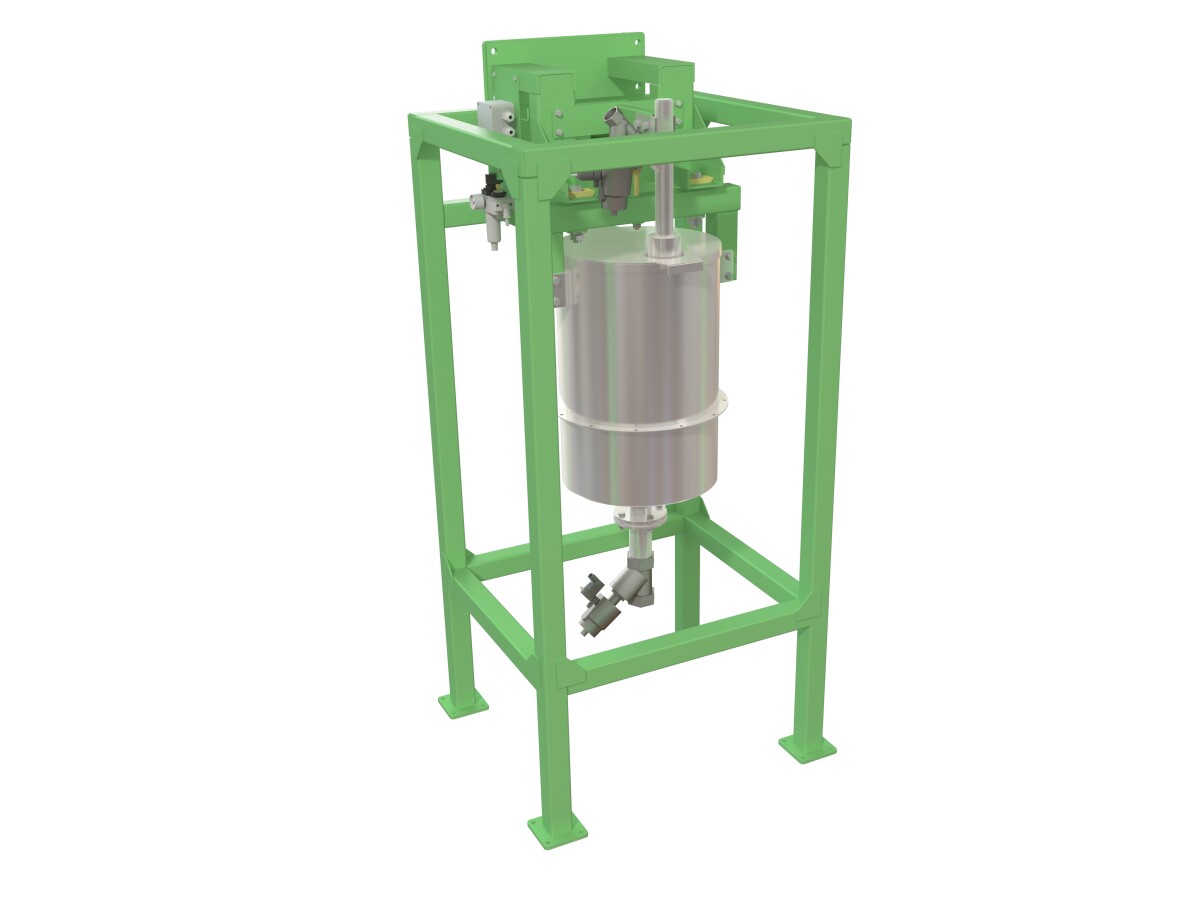

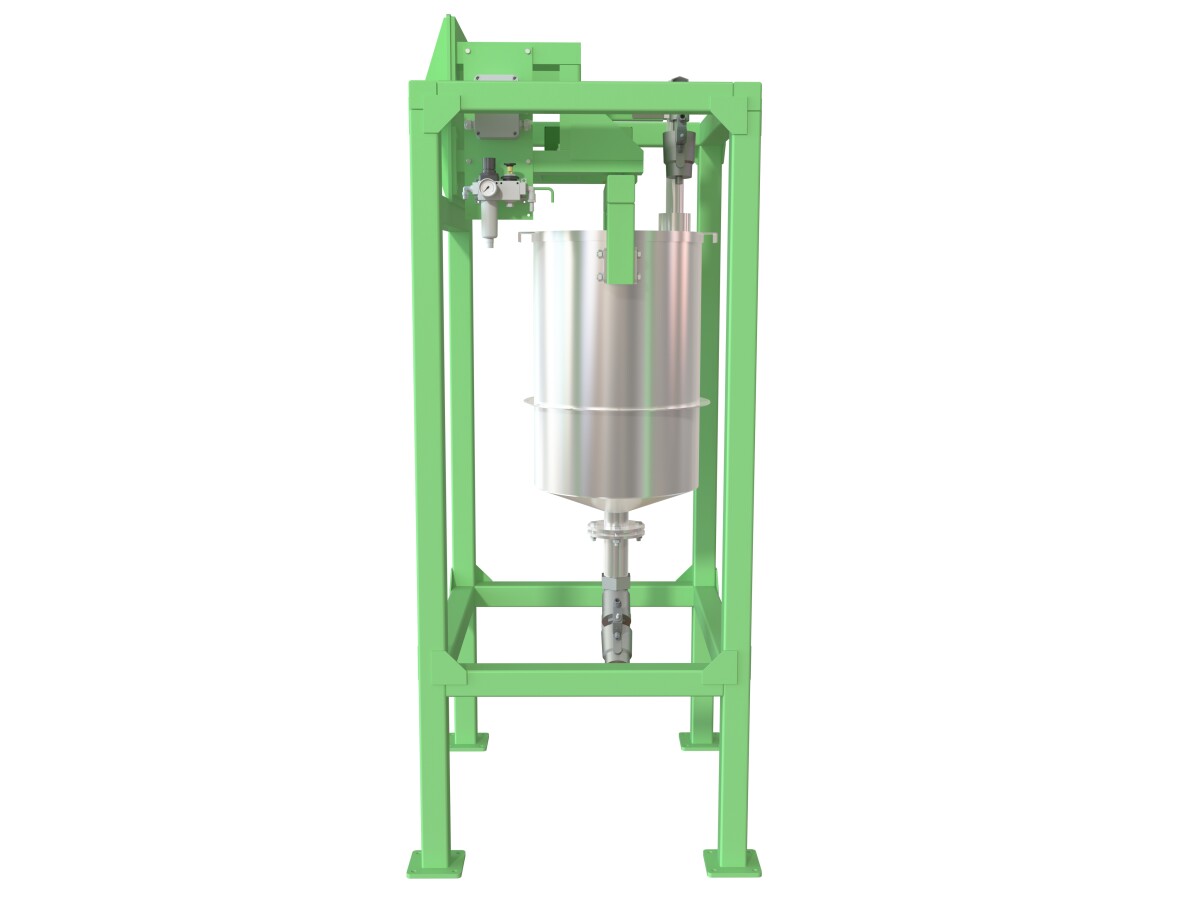

Подставка для установки дозатора на перекрытие
Программное обеспечение для учета (Мультидозатор Лайт)
Возможность встройки в АСУТП (весовой преобразователь-контроллер ТВ-006C)

ДОКУМЕНТАЦИЯ

Руководство по эксплуатации

Сертификат об утверждении типа средств измерений

Свидетельство об утверждении

Описание вида

ТЕХНИЧЕСКИЕ ХАРРАКТЕРИСТИКИ

	ГАММА 10-1	ГАММА 50-1	ГАММА 100-1	ГАММА 500-1
Емкость весового бункера	17	50	100	300
Наибольший предел дозирования (НПД), кг	10	60	100	300
Наименьший предел дозирования (НмПД) кг	1,5	6	15	30
Класс точности по ГОСТ 10223-97	1
Питание электрическое	220В/50Гц/50ВА
Питание сжатым воздухом, МПа	0,5 — 0,8
Производительность (в случае встраивания в АСУ), доз/час	до 60
Габаритные размеры в сборе, ВхШхГ, мм	780х360х300	1130х540х400	1450х540х400	1900х831х700
Диапазон рабочих температур, ºС	+1… +40

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
