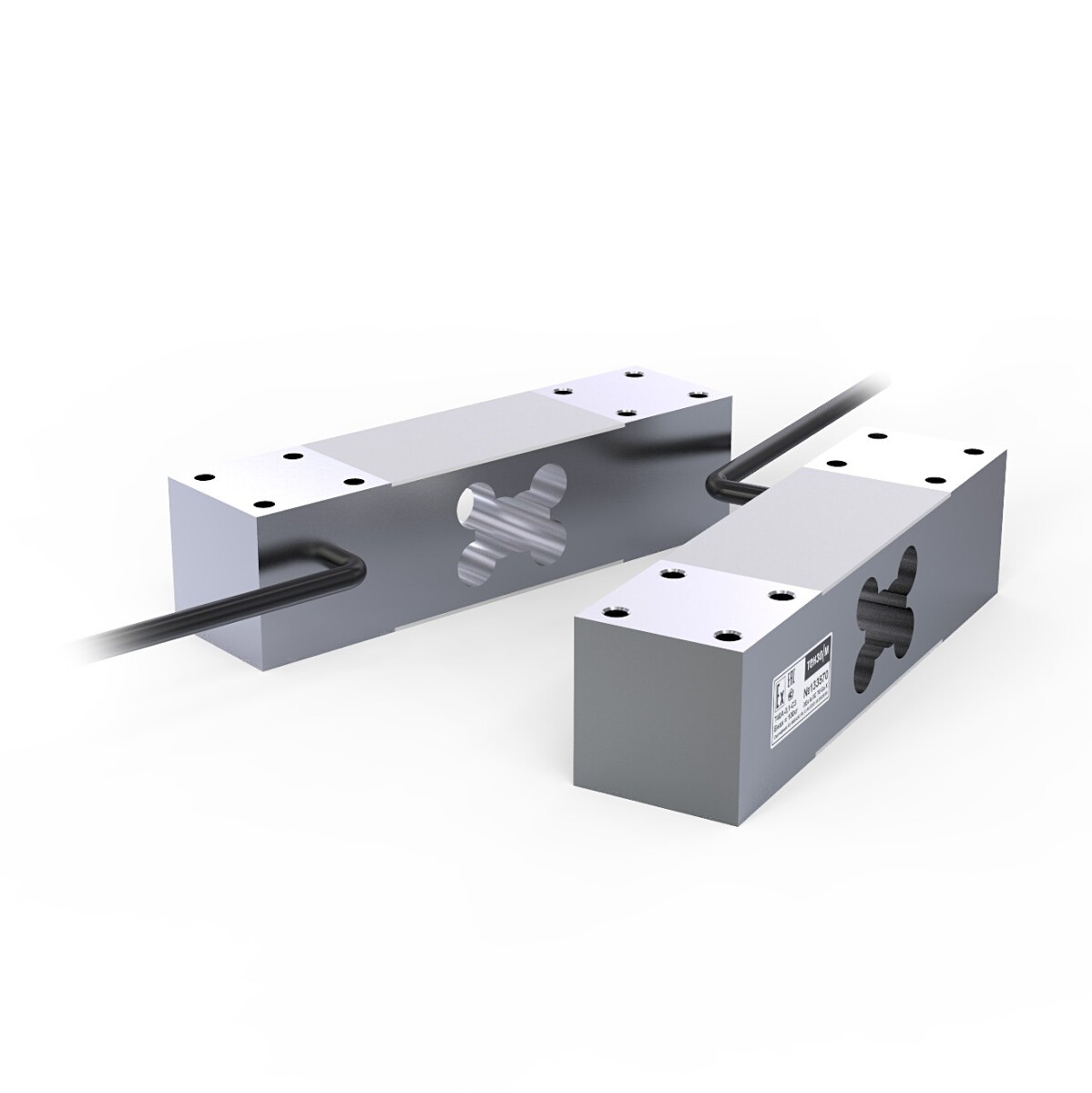

Тензорезисторный датчик Т40А

Тензодатчики типа «Single Point». Их особенность состоит в том, что на одном тензодатчике можно собрать платформенные весы. При этом не требуется узлов встройки, так как тензодатчик непосредственно крепится к раме основания и к платформе. Так как стоимость таких тензодатчиков невелика, то платформенные весы сделанные на них — самые дешевые.

Тензодатчики могут работать в отапливаемых и неотапливаемых помещениях.

ОПИСАНИЕ

Области применения

Платформенные весы, настольные весы, лотковые расходомеры, взвешивание баков и емкостей, многобункерные системы

Особенности

Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы
Датчики изготовлены из материалов и комплектующих лучших мировых производителей
Герметизация датчиков производится с помощью специальных герметиков
При испытаниях датчиков используются уникальные методики
Многоступенчатая система контроля качества тензодатчиков
Гарантийный срок 12 мес.

ДОКУМЕНТАЦИЯ

Руководство по эксплуатации

Сертификат об утверждении типа средств измерений

Свидетельство об утверждении

Описание вида

ТЕХНИЧЕСКИЕ ХАРРАКТЕРИСТИКИ

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	кг	50, 100, 150, 200, 250
Класс точности по ГОСТ 8.631-2013		C3
Число поверочных интервалов		3000
Минимальный поверочный интервал		НПИ / 7500
Рабочий коэффициент передачи (РКП)	мВ/В	2 ± 10%
Начальный коэффициент передачи (НКП)	% от РКП	≤ ± 5
Комбинированная погрешность	% от РКП	≤ ±0,0200
Ползучесть (30 мин.)	% от РКП	≤ ±0,0166
Изменение НКП от температуры	% от РКП/°С	≤ ±0,00187
Изменение РКП от температуры	% от РКП/°С	≤ ±0,00100
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	413 ±20
Сопротивление выходное	Ом	350 ±25
Сопротивление изоляции	ГОм	≥ 5
Номинальный диапазон температур	°С	-10… +40
Диапазон температур эксплуатации и хранения	°С	-50… +50
Степень защиты по ГОСТ 14254		IP67
Допустимая нагрузка	% от НПИ	150
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Алюминиевый сплав

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
