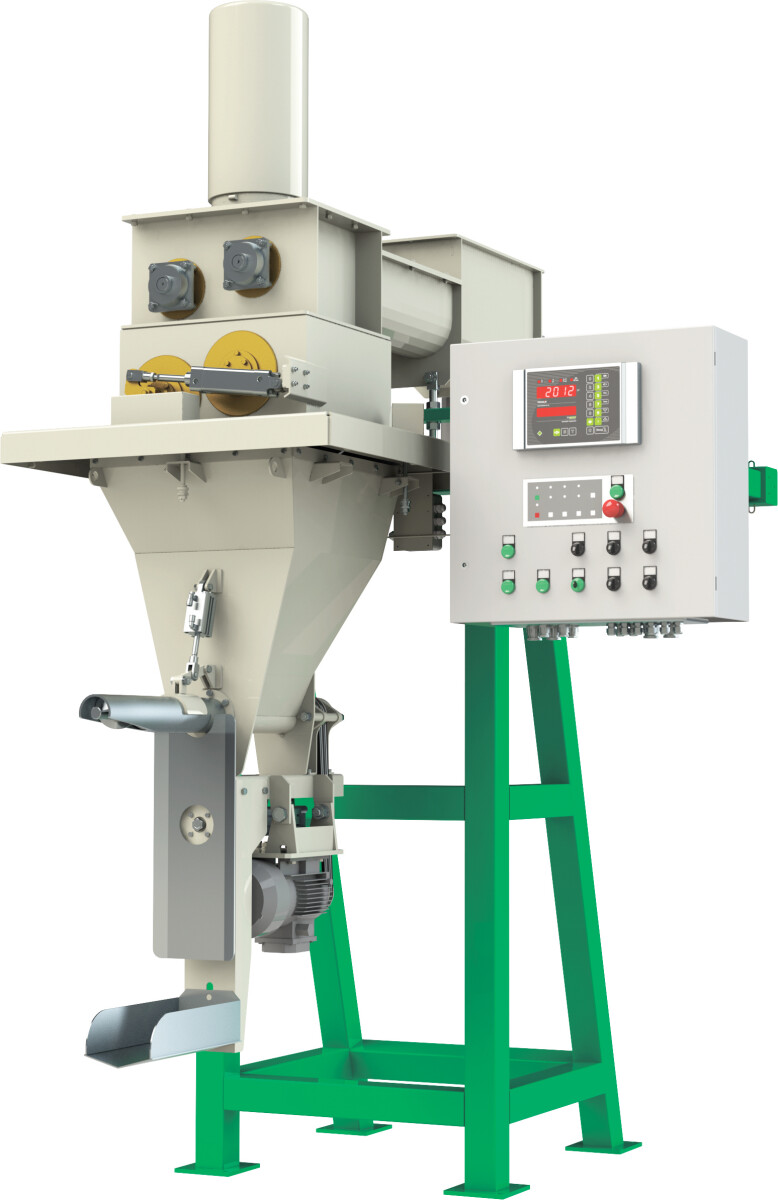

ДЕЛЬТА-50-0.5 исп. АКД-3(К,П)-Ш165_88-КШП

Фасовка средней производительности плохо сыпучих продуктов в клапанные мешки без уплотнения продукта.
Краткое обозначение модели: 821.
Полное обозначение модели: АКД-3(К,П)-Ш165_88-КШП.
Продукт: мука, крахмал, комбикорм

Патенты на изобретение 2286554, 2286554, 2287391
Патенты на полезную модель 70631, 69769, 64939, 71078

ОПИСАНИЕ

Высокая точность фасовки обеспечивается благодаря применению системы ADS (Adaptive Dosing System) – адаптивного управления дозированием. Она обеспечивает высокую стабильность результатов фасовки во времени. Применение данной системы в контроллерах ТВ-011 позволяет минимизировать отклонения массы фасуемой дозы от заданного значения.
Высокие метрологические характеристики обеспечиваются благодаря использованию современных преобразователей-контроллеров и тензодатчиков «Тензо-М», превосходящих по качеству аналогичную продукцию лучших мировых производителей.

Высокая надежность дозаторов «Тензо-М» обеспечивается за счет качественных компонентов. Например, для управления заслонками и зажимами мешков используются электро- и пневмопривода таких известных мировых брэндов, как Danfoss и Festo. Среди других производителей комплектующих – ABB, Weidmuller, Omron, Bauer.

Широкий модельный ряд весодозирующей техники для различных отраслей промышленности достигнут благодаря использованию АКД — агрегатированного комплекса дозирования — системы стандартизованных элементов, из которых конструктивно состоят дозаторы. Несущие рамы, весовые бункера, секторные заслонки, мешкозажимы, подающие шнеки — эти и другие элементы были разработаны конструкторами «Тензо-М» для обеспечения легкости и удобства сборки различного дозирующего оборудования с заданными характеристиками и продуктом с заданными сыпучими свойствами.

Работа дозаторов проверяется на реальном продукте на специальном испытательном стенде.

ДОКУМЕНТАЦИЯ

Руководство по эксплуатации

Сертификат об утверждении типа средств измерений

Свидетельство об утверждении

Описание вида

ТЕХНИЧЕСКИЕ ХАРРАКТЕРИСТИКИ

Параметр	Дельта-50-0.5
Максимальная производительность, мешков/мин	1
Наибольший предел дозирования порции (НПД), кг	50
Наименьший предел дозирования порции (НмПД), кг	12
Дискретность отсчета, кг	0.02
Класс точности по ГОСТ 10223	0.5
Размер сложенного мешка (типовой крахмальный) высота / ширина / клапан, см	64 /50 /13
Условия эксплуатации:
температура окружающей среды °C	+1… +40
температура окр. воздуха при исп. осушенного сжатого воздуха, °C	-20… +40
относительная влажность воздуха при 25 ±2°C, % до	80
Электрическое питание от сети переменного тока:
напряжение, В	230/400 ±10%
частота, Гц	49… 51
потребляемая мощность, не более, кВт	3
Время прогрева до рабочего состояния, не более, мин	10
Параметры сети пневматического питания:
давление на входе блока подготовки воздуха, мПа	0.6 – 0.8
расход воздуха, л/мин, не более	25
класс качества воздуха по ГОСТ 17433-80	10
Степень защиты пульта управления	IP65
